令和3年度 春期 応用情報技術者試験 午前 問23

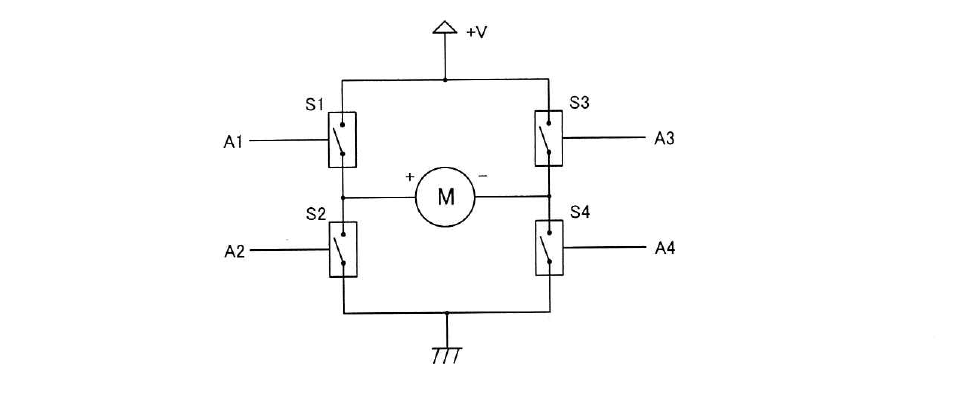

テクノロジ／ハードウェア図は DC モータの正転逆転制御の動作原理を示す回路である。A1 から A4 の四つの制御信号の組合せの中で，モータが逆転するものはどれか。ここで，モータの＋端子から−端子に電流が流れるときモータは正転し，S1 から S4 のそれぞれのスイッチ素子は，対応する A1 から A4 の制御信号がそれぞれ High のとき導通するものとする。 （注：本サイトでは原問題の選択肢の表を文字表記に変換しています）
出典：令和3年度 春期 応用情報技術者試験 午前 問23
- アA1：Low，A2：Low，A3：Low，A4：Low
- イA1：Low，A2：High，A3：Low，A4：High
- ウA1：Low，A2：High，A3：High，A4：Low
- エA1：High，A2：Low，A3：Low，A4：High
正解：ウ
解説
モータの＋端子から−端子に電流が流れると正転なので，逆転させるには−端子から＋端子へ電流を流します。図の回路（H ブリッジ）で S2 と S3 を導通させると，＋V → S3 → モータ（−端子側から＋端子側）→ S2 → 接地 という経路で電流が流れ，モータは逆転します。したがって A2 と A3 を High，A1 と A4 を Low にするウが正解です。
選択肢ごとの解説
- ア誤り。全て Low では全てのスイッチが開いたままで電流が流れず，モータは回転しません。
- イ誤り。A2 と A4 を High にすると下側の S2 と S4 だけが導通し，電源から接地への電流経路ができないため回転しません。
- ウ正しい。S2 と S3 が導通し，モータの−端子から＋端子へ電流が流れるので逆転します。
- エ誤り。A1 と A4 を High にすると S1 と S4 が導通し，＋端子から−端子へ電流が流れるので正転します。
