平成22年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問13

解説

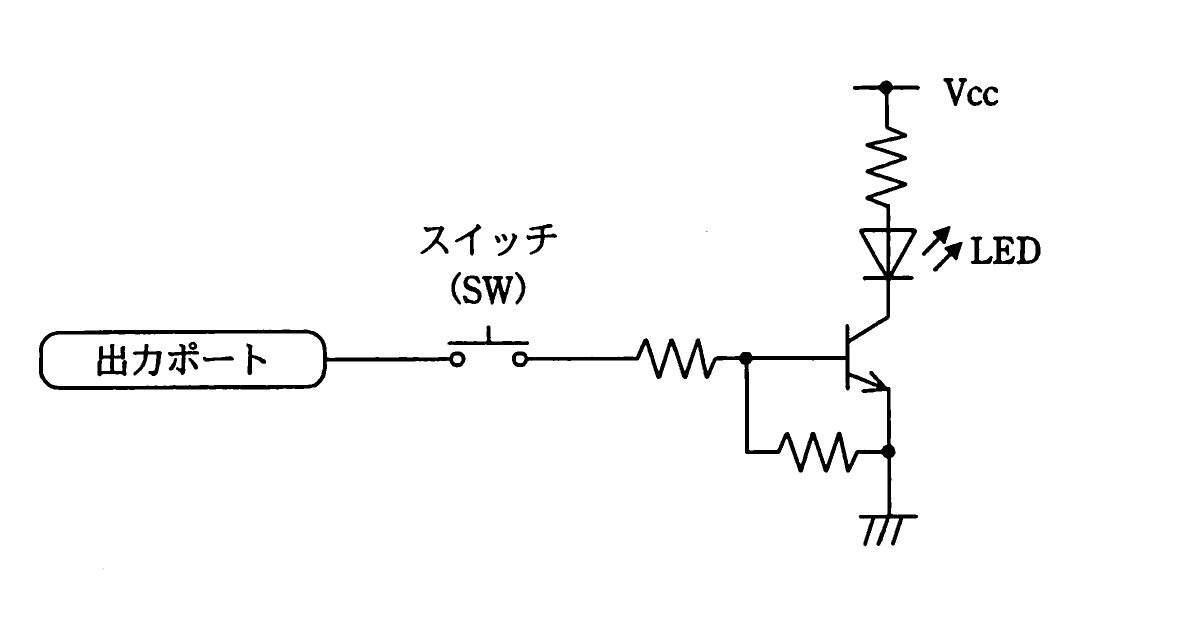

この回路では，出力ポートからの信号がスイッチ（SW）を経て抵抗を介しトランジスタのベースに接続され，ベースと接地の間には別の抵抗（プルダウン抵抗）が接続されています。SWがオフのときは，出力ポートの状態にかかわらずベースはプルダウン抵抗によって接地電位（Low）に固定されるため，トランジスタはオフとなりLEDは消灯します。SWがオンのときは，出力ポートがHighであればベースに電流が流れ込みトランジスタがオンになってLEDが点灯し，出力ポートがLowであればベースは接地電位に保たれたままとなりトランジスタはオフのままでLEDは消灯します。

選択肢ごとの解説

• ア誤り。SWがオフのとき，ベースはプルダウン抵抗によって接地電位に固定されるため，出力ポートの状態にかかわらずトランジスタはオフとなり，LEDは消灯します。SWオフで点灯するという記述は誤りです。
• イ誤り。SWがオフのときにLEDが点灯するという記述に加え，SWオン＋出力ポートHighのときに消灯，SWオン＋出力ポートLowのときに点灯するという記述も，回路の動作と逆になっています。
• ウ正しい。SWオフのときはベースが接地電位に固定されて消灯し，SWオン＋出力ポートHighのときはベースに電流が流れてトランジスタがオンになり点灯し，SWオン＋出力ポートLowのときはベースが接地電位のままでトランジスタがオフとなり消灯します。
• エ誤り。SWオン＋出力ポートHighのときに消灯，SWオン＋出力ポートLowのときに点灯するという記述は，トランジスタのオン・オフの関係が逆になっています。
