平成22年度 春期 基本情報技術者試験 午前 問23

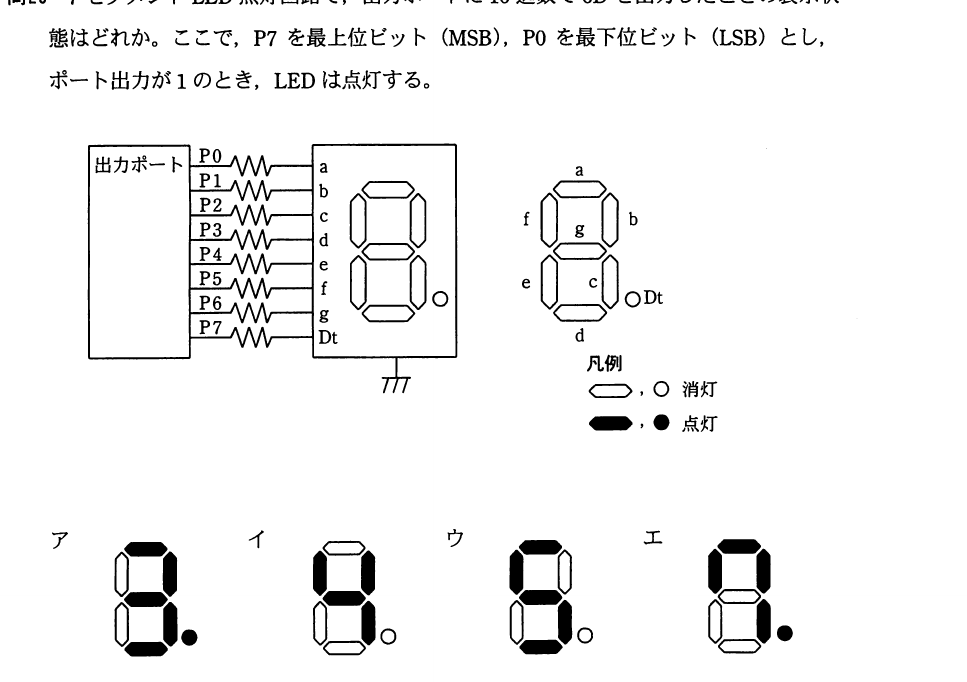

テクノロジ／ハードウェア7セグメントLED点灯回路で，出力ポートに16進数で6Dを出力したときの表示状態はどれか。ここで，P7を最上位ビット（MSB），P0を最下位ビット（LSB）とし，ポート出力が1のとき，LEDは点灯する。 〔回路〕 出力ポートP0〜P7がそれぞれ抵抗を介して7セグメントLEDのセグメントa〜g及び小数点Dtに接続されている（P0→a，P1→b，P2→c，P3→d，P4→e，P5→f，P6→g，P7→Dt）。 〔セグメント配置〕 aは上辺，fとbは上部の左右，gは中央，eとcは下部の左右，dは下辺，Dtは右下の小数点である。 〔凡例〕白抜き又は○は消灯，黒塗り又は●は点灯を表す。
出典：平成22年度 春期 基本情報技術者試験 午前 問23
- ア表示ア
- イ表示イ
- ウ表示ウ
- エ表示エ
正解：ウ
解説
16進数6Dを2進数にすると01101101です。P7が最上位ビット，P0が最下位ビットなので，P7〜P0＝0,1,1,0,1,1,0,1となり，Dt,g,f,e,d,c,b,aの順に0,1,1,0,1,1,0,1が対応します。1のポートに接続されたセグメント（g，f，c，a）が点灯し，0のポート（Dt，e，d，b）は消灯します。
選択肢ごとの解説
- ア誤り。すべてのセグメントと小数点が点灯した表示であり，6Dが示す0110 1101のビットパターンと一致しません。
- イ誤り。点灯すべきセグミントの組合せが異なっており，6Dのビットパターンと一致しません。
- ウ正しい。a，c，f，gが点灯し，b，d，e，Dtが消灯した表示状態で，16進数6D（2進数0110 1101）のビットパターンと一致します。
- エ誤り。小数点Dtが点灯していますが，P7（Dtに対応）のビットは0であるため，Dtは消灯しているのが正しい状態です。
