平成24年度 春期 基本情報技術者試験 午前 問25

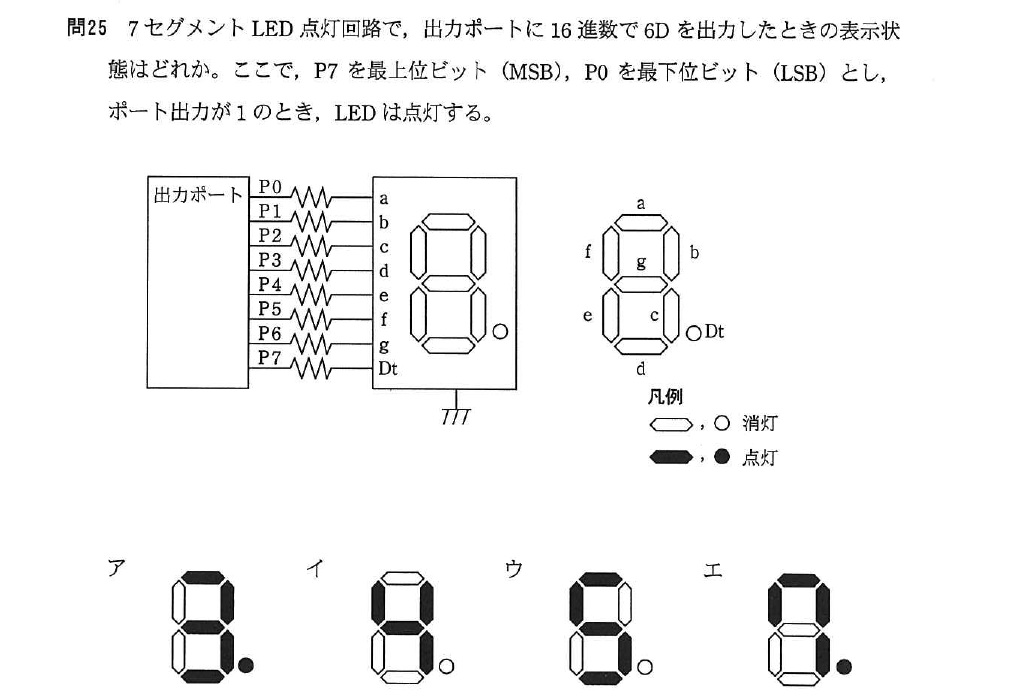

テクノロジ／ハードウェア7セグメント LED 点灯回路で，出力ポートに16進数で6Dを出力したときの表示状態はどれか。ここで，P7を最上位ビット（MSB），P0を最下位ビット（LSB）とし，ポート出力が1のとき，LEDは点灯する。
出典：平成24年度 春期 基本情報技術者試験 午前 問25
- ア表示ア
- イ表示イ
- ウ表示ウ
- エ表示エ
正解：ウ
解説
16進数6Dは2進数で01101101です。P7が最上位ビット（MSB），P0が最下位ビットなので，先頭からP7＝0，P6＝1，P5＝1，P4＝0，P3＝1，P2＝1，P1＝0，P0＝1となります。配線からP0＝a，P1＝b，P2＝c，P3＝d，P4＝e，P5＝f，P6＝g，P7＝Dt（小数点）に対応するので，点灯するのはa，c，d，f，gのセグメントで，b，eは消灯，小数点も消灯です。この組合せは数字の「5」の形を表示します。
選択肢ごとの解説
- ア誤り。小数点（Dt）が点灯した状態の表示であり，6Dの最上位ビット（P7）は0で小数点は消灯するはずなので誤りです。
- イ誤り。点灯するセグメントの組合せが，6Dが表す a，c，d，f，g 点灯のパターンと一致しません。
- ウ正しい。a，c，d，f，g が点灯し，b，eと小数点が消灯する「5」の形の表示が，16進数6Dの各ビットの点灯状態と一致します。
- エ誤り。小数点（Dt）が点灯した状態の表示であり，6Dの最上位ビット（P7）は0で小数点は消灯するはずなので誤りです。
