平成22年度 春期 ITパスポート試験 問88

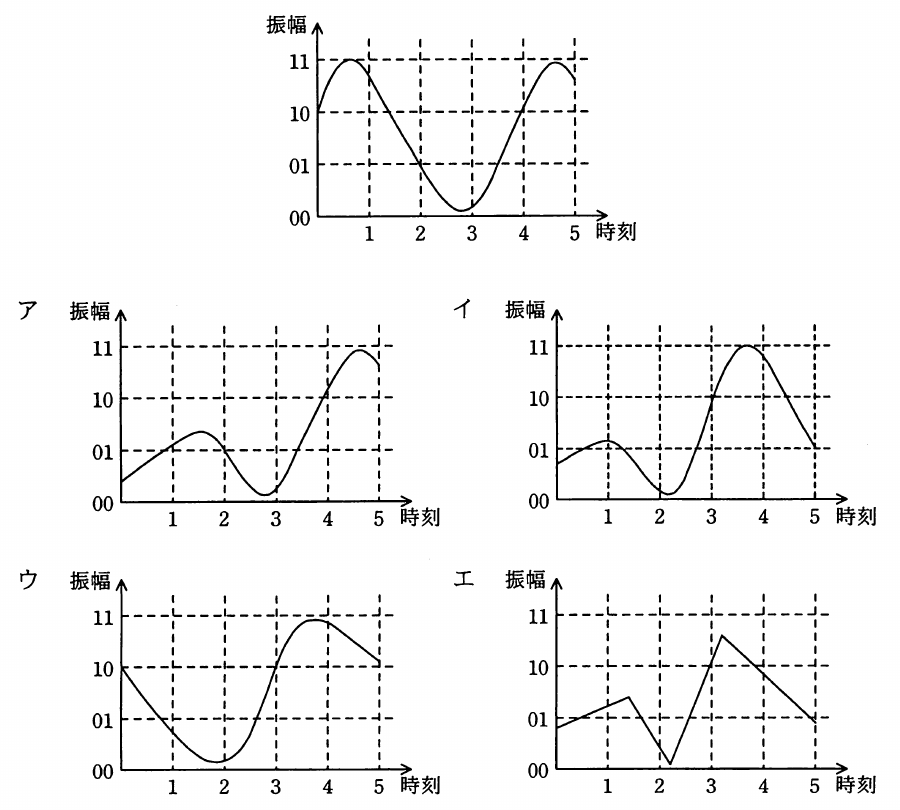

テクノロジ／マルチメディア音声信号をディジタル化する。図の時刻 1 から時刻 5 のタイミングで標本化を行い，4 段階に量子化（標本点に最も近い段階を選択）を行った。その後 2 ビットで符号化を行った。結果は “11 01 00 10 11” であった。同じ手法でディジタル化を行うと “01 00 10 11 01” となる音声信号を示す図はどれか。
出典：平成22年度 春期 ITパスポート試験 問88
- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：イ
解説
標本化（時刻 1〜5 の振幅を取り出す），量子化（4 段階の最も近い値にする），符号化（2 ビットで表す）の順に処理します。求める符号 01，00，10，11，01 は，時刻 1〜5 の振幅がこの順に 01，00，10，11，01 に最も近い値であることを表すので，そのような波形を探します。時刻 1 で 01，時刻 2 で 00，時刻 3 で 10，時刻 4 で 11，時刻 5 で 01 付近を通る波形が図イです。
下線の用語は 用語集 で意味を確認できます。
選択肢ごとの解説
- ア誤り。時刻 2 の振幅が 01 付近で，求める 00 になりません。
- イ正しい。時刻 1〜5 の振幅が 01，00，10，11，01 に最も近い波形です。
- ウ誤り。時刻 1 の振幅が 10 付近で，求める 01 になりません。
- エ誤り。時刻 3 の振幅が 11 付近になるなど，求める 10 になりません。
