平成27年度 秋期 ITパスポート試験 問93

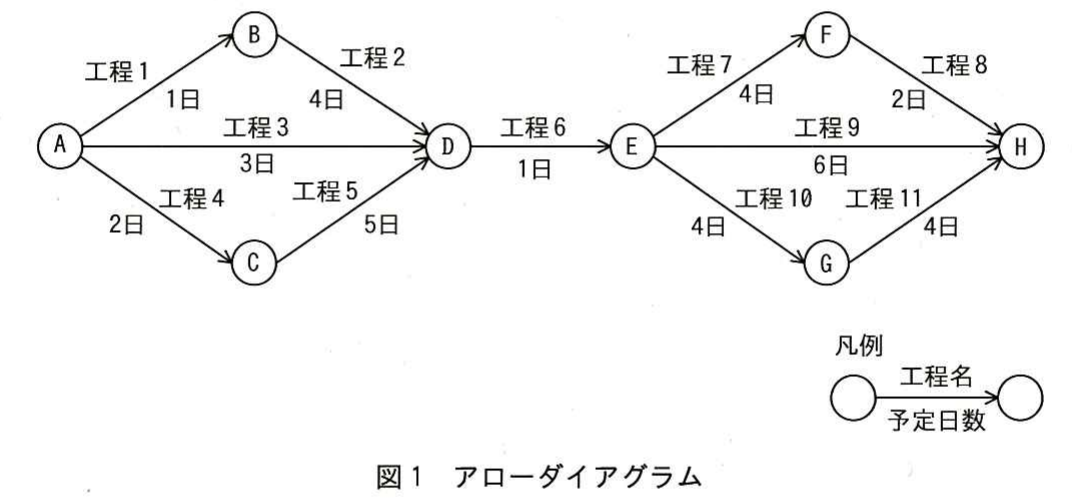

ストラテジ／企業活動【中問C（問93〜96の共通文章）】 ある機械の組立て作業のメンバになった P さんは，リーダの指導の下，作業工程を確認するためにアローダイアグラムを作成した。作成したアローダイアグラムは，効率よく作業を進行させるために，メンバ間で共有することにした。図 1 にアローダイアグラムを示す。 各工程は 1 人で行うものとして計画し，メンバの誰が担当しても予定日数で作業を終了するものとする。 【設問】アローダイアグラムを作成する手順のaに入れる記述として，適切なものはどれか。 〔手順〕 組立て作業を構成する各工程に対して，[ a ]順番を決め，アローダイアグラムを作成する。
出典：平成27年度 秋期 ITパスポート試験 問93
- アそれぞれの経費によって
- イそれぞれの作業の前後関係を調べて
- ウそれぞれのリスクによって
- エ担当するメンバのスキルによって
正解：イ
解説
アローダイアグラム（PERT 図）は，作業（工程）を矢印，作業の区切りを丸（結合点）で表し，作業の前後関係（どの作業が終わらないと次の作業を始められないか）を表す図です。そのため，各工程の前後関係を調べて順番を決め，図を作成します。経費やリスク，メンバのスキルは，順番を決める基準にはなりません。
下線の用語は 用語集 で意味を確認できます。
選択肢ごとの解説
- ア誤り。経費は工程の順番を決める基準ではありません。
- イ正しい。作業の前後関係を調べて工程の順番を決め，矢印でつなぎます。
- ウ誤り。リスクは工程の順番を決める基準ではありません。
- エ誤り。担当者のスキルは工程の順番を決める基準ではありません（各工程は誰が担当しても予定日数で終わる前提です）。
