平成30年度 春期 ITパスポート試験 問5

解説

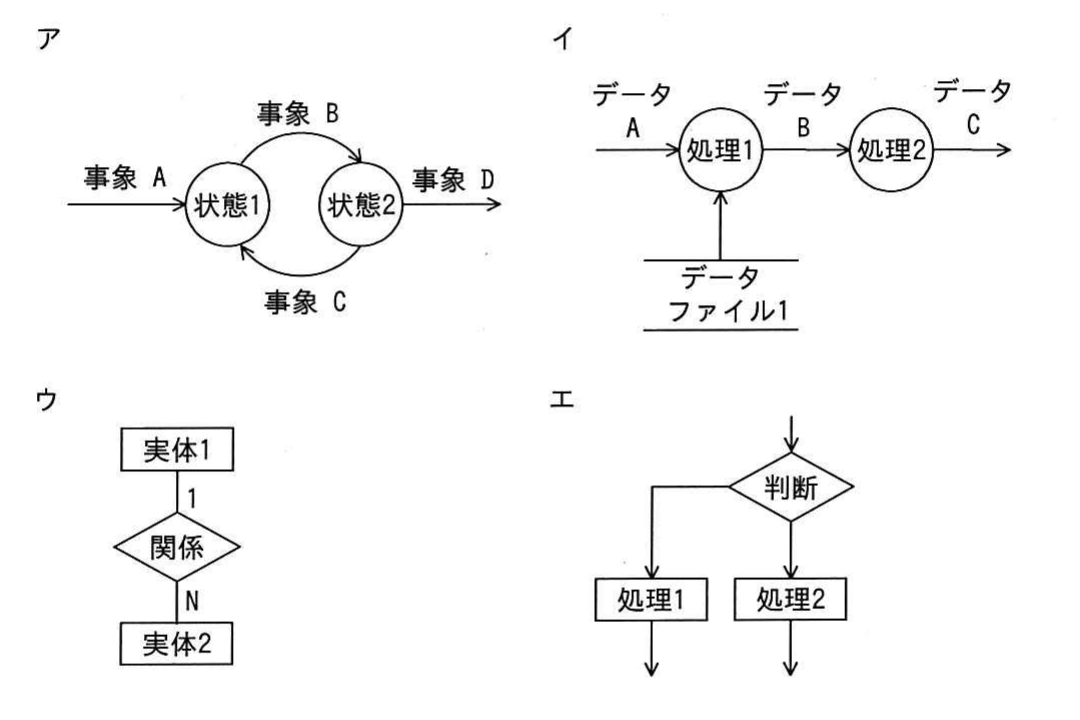

DFD（データフロー図）は，データの流れを，処理（丸），データの流れ（矢印），データの蓄積場所（データファイル：二本線）で表す図です。図イは，データAが処理1に入り，データファイル1も参照しながらデータBを出力して処理2に渡す形で，DFDの記法に合っています。

下線の用語は 用語集 で意味を確認できます。

選択肢ごとの解説

• ア誤り。図アは，状態と事象で表した状態遷移図です。
• イ正しい。処理，データの流れ，データファイルで表されており，DFDの記述例です。
• ウ誤り。図ウは，実体と関係を1対多で結んだE-R図です。
• エ誤り。図エは，判断による処理の分岐を表したフローチャート（流れ図）です。
