令和4年度 ITパスポート試験 問15
ストラテジ／企業活動業務プロセスを，例示する UML のアクティビティ図を使ってモデリングしたとき，表現できるものはどれか。
出典：令和4年度 ITパスポート試験 問15
- ア業務で必要となるコスト
- イ業務で必要となる時間
- ウ業務で必要となる成果物の品質指標
- エ業務で必要となる人の役割
正解：エ
解説

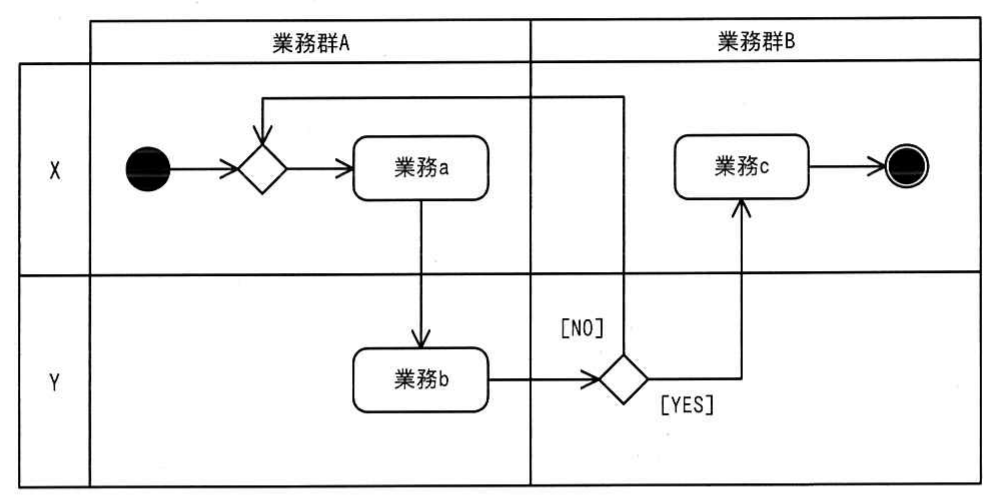

図は UML のアクティビティ図で，業務 a，b，c の流れと分岐（[YES]/[NO]）を矢印で表しています。縦に並んだ X，Y や横に並んだ業務群 A，B は「スイムレーン」と呼ばれる区画で，各業務を担当する人や組織といった役割を示します。したがって，表現できるのは「業務で必要となる人の役割」です。コスト，時間，品質指標は，この図には表されません。
下線の用語は 用語集 で意味を確認できます。
選択肢ごとの解説
- ア誤り。アクティビティ図には，各業務のコストを表す要素はありません。
- イ誤り。アクティビティ図は業務の順序や分岐を表すもので，所要時間は表現されません。
- ウ誤り。成果物の品質指標を表す要素は，アクティビティ図にはありません。
- エ正しい。スイムレーン（X，Y や業務群 A，B）によって，業務を担当する人や組織の役割が表現できます。
