平成25年度 秋期 応用情報技術者試験 午前 問24

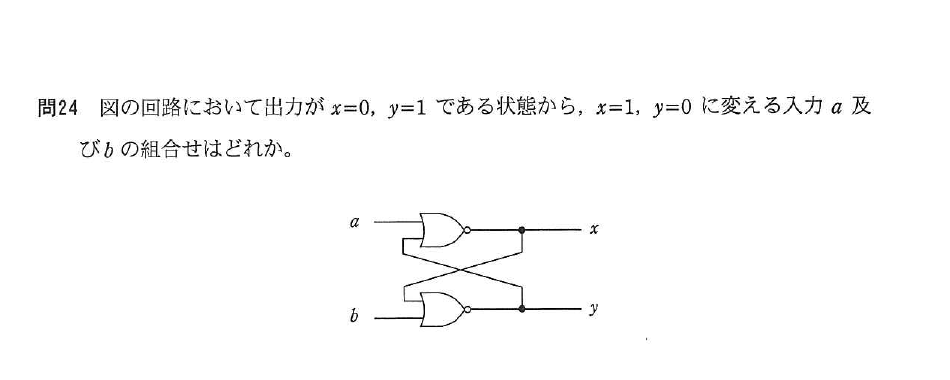

テクノロジ／ハードウェア図の回路において出力がx＝0，y＝1である状態から，x＝1，y＝0に変える入力a及びbの組合せはどれか。
出典：平成25年度 秋期 応用情報技術者試験 午前 問24
- アa＝0，b＝0
- イa＝0，b＝1
- ウa＝1，b＝0
- エa＝1，b＝1
正解：イ
解説
図はNORゲート2個を交差接続したSR型フリップフロップです。x＝NOR(a,y)，y＝NOR(b,x)として初期状態x＝0，y＝1からa＝0，b＝1を与えると，xが0→1に，yは1→0に安定して遷移し，目的の状態x＝1，y＝0が得られます。
選択肢ごとの解説
- ア誤り。a＝0，b＝0では出力を保持する入力の組合せとなり，状態はx＝0，y＝1のまま変化しません。
- イ正しい。a＝0，b＝1を与えると，最終的にx＝1，y＝0の状態に落ち着きます。
- ウ誤り。a＝1，b＝0を与えると，x＝0，y＝1の状態が保持されるか，むしろ現状態を強めてしまい，目的の状態にはなりません。
- エ誤り。a＝1，b＝1では両ゲートの出力がともに0になり，目的のx＝1，y＝0という安定状態は得られません。
