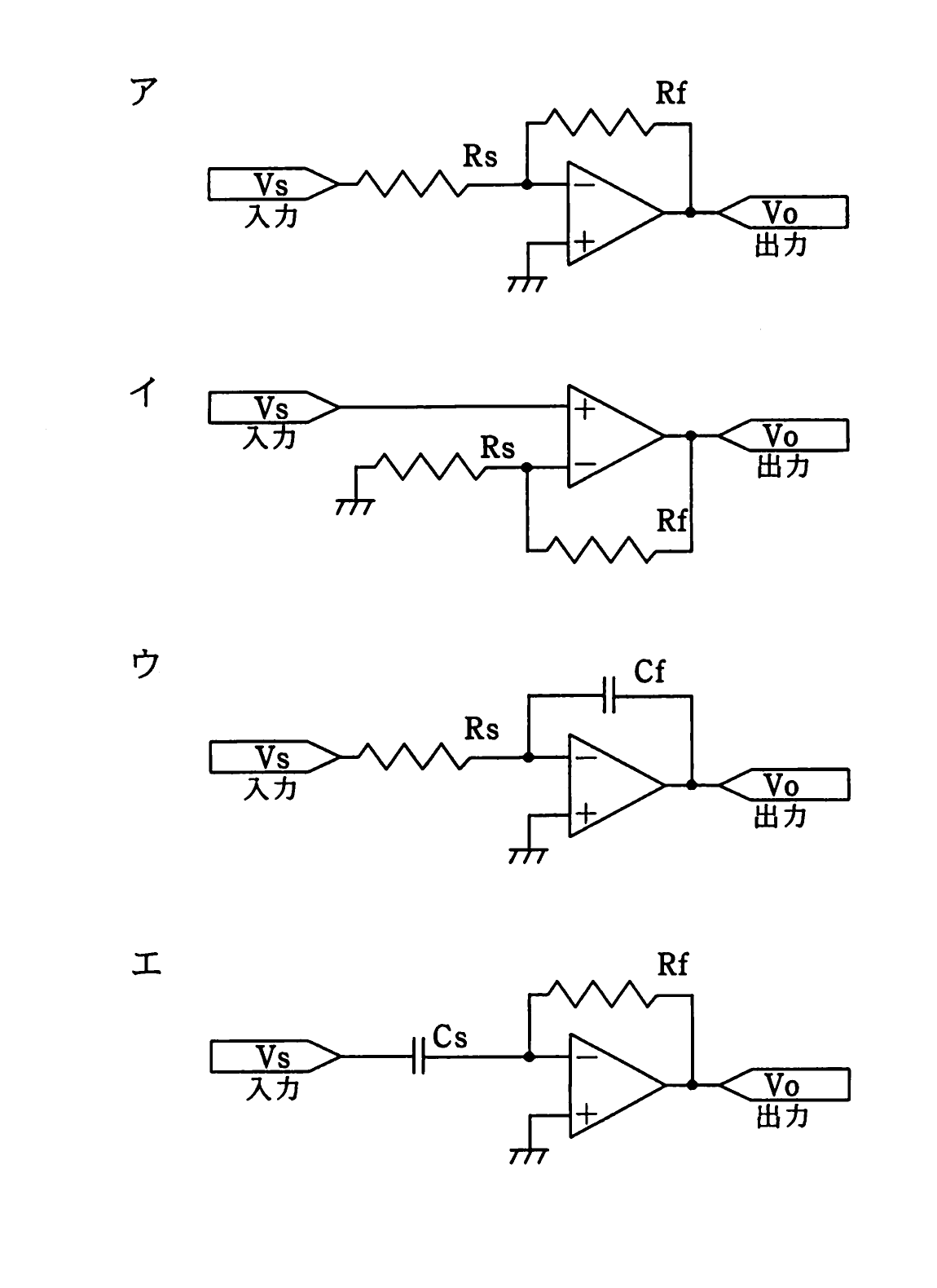

平成22年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問1

解説

反転増幅器は，演算増幅器の＋入力端子を接地（基準電位に固定）し，－入力端子に入力信号Vsを抵抗Rsを介して入力するとともに，出力Voから抵抗Rfを介して－入力端子へ負帰還を掛ける構成です。イマジナリショートにより－入力端子の電位は0Vに保たれるため，出力は入力に対して符号が反転した信号（Vo＝－(Rf／Rs)×Vs）になります。回路アはまさにこの構成であり，反転増幅器です。回路イは＋入力端子に信号を入れて－入力端子側に帰還を掛ける非反転増幅器，回路ウ・エはRsやCsに対してCfやRfを帰還素子とする積分回路・微分回路的な構成であり，いずれも単純な反転増幅器ではありません。

選択肢ごとの解説

• ア正しい。－入力端子にRsを介して信号を入力し，Rfで負帰還を掛け，＋入力端子を接地する構成は，反転増幅器の基本形です。
• イ誤り。＋入力端子に信号Vsを直接入力し，－入力端子側でRsとRfによって帰還を構成する回路イは，非反転増幅器の構成です。
• ウ誤り。帰還素子がコンデンサCfになっている回路ウは，入力抵抗Rsと合わせて積分回路（低域通過的な特性をもつ増幅回路）を構成しており，単純な反転増幅器ではありません。
• エ誤り。入力側にコンデンサCsを用いている回路エは，微分回路的な特性をもつ回路であり，単純な反転増幅器ではありません。
