平成30年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問16

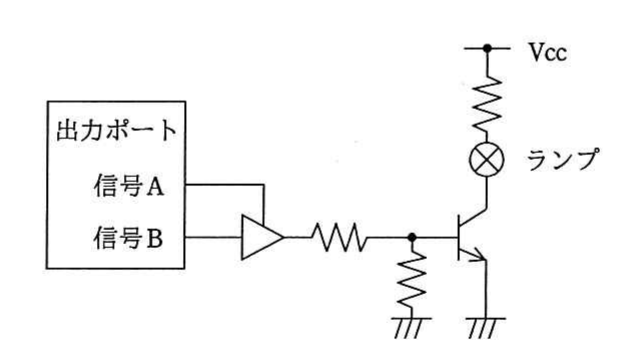

テクノロジ／ハードウェアマイコンの出力ポートに接続されたランプ回路を図に示す。ランプが点灯するのはどの場合か。 ア：信号A＝High，信号B＝High イ：信号A＝High，信号B＝Low ウ：信号A＝Low，信号B＝High エ：信号A＝Low，信号B＝Low （注：本サイトでは原問題の表を文字表記に変換しています）
出典：平成30年度 春期 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問16
- ア信号A＝High，信号B＝High
- イ信号A＝High，信号B＝Low
- ウ信号A＝Low，信号B＝High
- エ信号A＝Low，信号B＝Low
正解：ア
解説
図の回路では，出力ポートの信号A，信号Bがバッファ（論理積的に働く2入力バッファ，図の記号はAND相当）に入力され，その出力が抵抗を介してトランジスタのベースに接続されています。トランジスタは，ベースに十分な電流（Highレベルの信号）が流れ込むとオンになり，コレクタ・エミッタ間が導通してランプに電流が流れ点灯します。バッファの出力がHighになるのは，信号A，信号Bの両方がHighのときであり，このときトランジスタがオンになってランプが点灯します。信号AまたはBのいずれかがLowであれば，バッファの出力はLowとなり，トランジスタはオフのままでランプは点灯しません。
選択肢ごとの解説
- ア正しい。信号A，信号Bの両方がHighのとき，バッファの出力がHighとなってトランジスタのベースに電流が流れ込み，トランジスタがオンになるため，Vccからランプ，トランジスタを経て電流が流れ，ランプが点灯します。
- イ誤り。信号AがHigh，信号BがLowの場合，2入力のバッファ（AND相当）の出力はLowとなり，トランジスタのベースに十分な電流が流れないため，トランジスタはオフのままでランプは点灯しません。
- ウ誤り。信号AがLow，信号BがHighの場合も，バッファの出力はLowとなり，トランジスタはオフのままとなるため，ランプは点灯しません。
- エ誤り。信号A，信号Bの両方がLowの場合，バッファの出力はLowとなり，トランジスタはオフのままとなるため，ランプは点灯しません。
