令和2年度 10月 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問12

解説

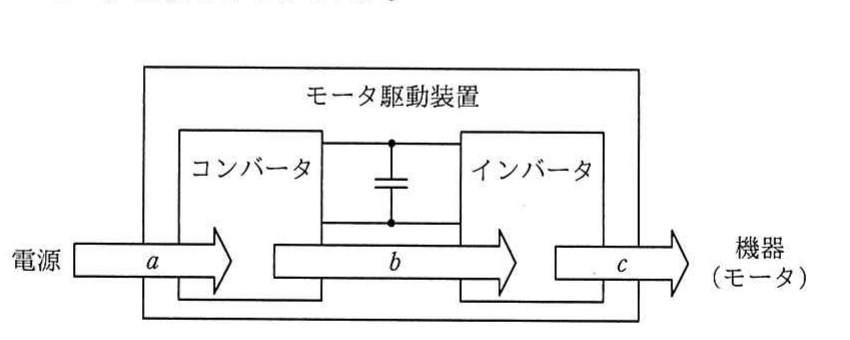

モータ駆動装置では，電源からの交流電力をコンバータ（順変換器）で直流に変換し（a＝交流），コンデンサを介した直流のリンク部（b＝直流）を経て，インバータ（逆変換器）で任意の周波数の交流に変換してモータに供給します（c＝交流）。したがって a は交流，b は直流，c は交流です。

選択肢ごとの解説

• ア誤り。b（コンバータとインバータの間，コンデンサを介したリンク部）は，コンバータで整流された直流であり，交流ではありません。
• イ正しい。電源からの交流（a）はコンバータで直流（b）に変換され，インバータで再び交流（c）に変換されてモータに供給されます。
• ウ誤り。a（電源からコンバータへの入力）は交流であり，直流ではありません。また c（インバータからモータへの出力）も交流です。
• エ誤り。a と c はいずれも交流であり，直流ではありません。直流となるのは，コンバータとインバータの間の b の部分だけです。
