令和2年度 10月 エンベデッドシステムスペシャリスト試験 午前Ⅱ 問11

解説

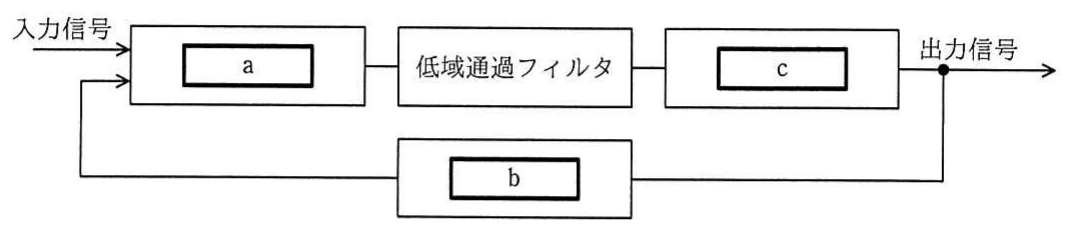

PLL（Phase Locked Loop）は，入力信号と帰還信号の位相を比較する位相比較器（a），高周波成分を除去する低域通過フィルタ，フィルタ後の電圧に応じて発振周波数を変化させる電圧制御発振器（VCO，c）で構成されます。出力信号は分周器（b）で分周されて位相比較器に帰還され，入力信号の周波数と一致するように制御されます。したがって a は位相比較器，b は分周器，c は電圧制御発振器です。

選択肢ごとの解説

• ア誤り。b に電圧制御発振器を，c に分周器を当てはめており，帰還路の分周器と出力段の電圧制御発振器の位置が逆になっています。
• イ正しい。入力信号と帰還信号を比較する a は位相比較器，出力を帰還させる際に分周する b は分周器，フィルタ後の電圧で発振する c は電圧制御発振器です。
• ウ誤り。a に電圧制御発振器を当てはめていますが，入力信号と帰還信号を直接比較するブロックは位相比較器であり，電圧制御発振器ではありません。
• エ誤り。a に電圧制御発振器，c に位相比較器を当てはめていますが，入力段で信号を比較するのは位相比較器，フィルタ後に発振するのは電圧制御発振器であり，位置が逆になっています。
