平成28年度 秋期 ITパスポート試験 問50

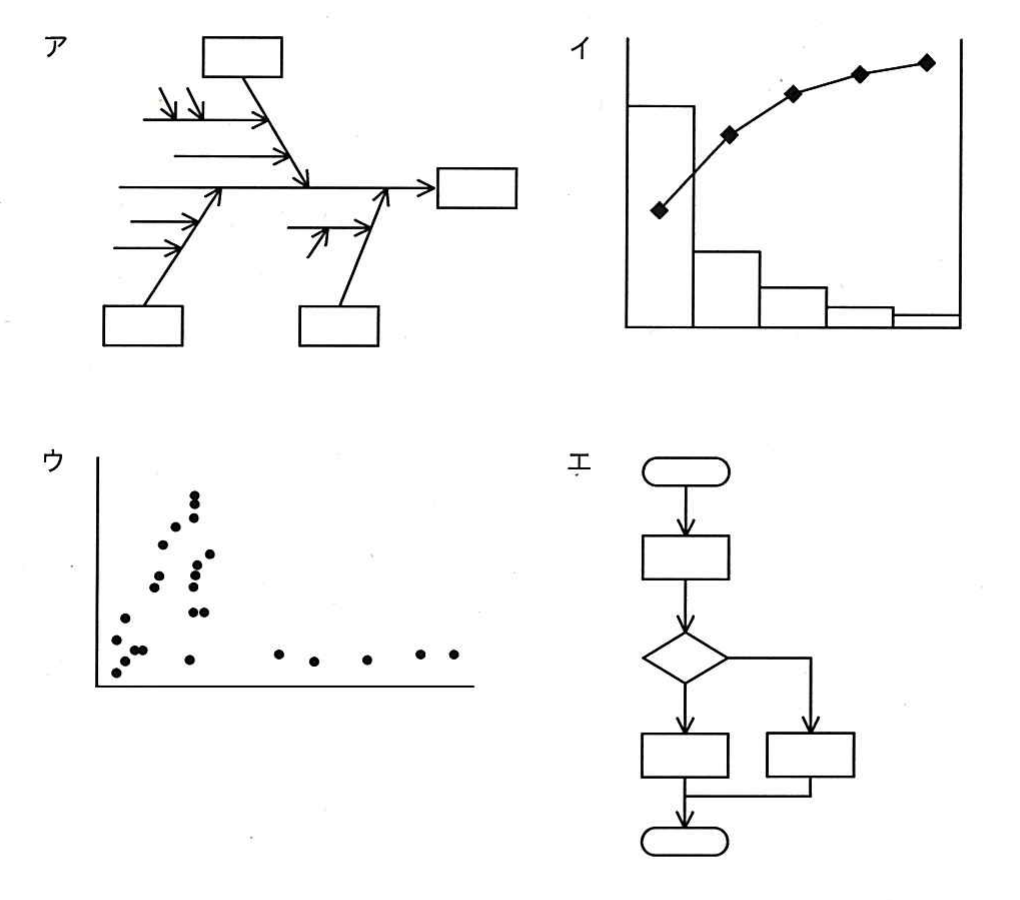

マネジメント／プロジェクトマネジメント品質の目標に対し，不良が多く発生しているシステム開発プロジェクトがある。重点的に解消すべき課題を明らかにするために，原因別に不良の発生件数を調べ，図で表すことにした。このときに用いるのが適切な図はどれか。
出典：平成28年度 秋期 ITパスポート試験 問50
- ア図ア
- イ図イ
- ウ図ウ
- エ図エ
正解：イ
解説
原因別の不良件数を多い順に並べた棒グラフと，累積比率を表す折れ線グラフを組み合わせた図が「パレート図」です。件数の多い原因から重点的に対策すべきことが一目で分かるので，重点課題を明らかにする目的に適しています。図イがパレート図です。
選択肢ごとの解説
- ア誤り。図アは特性要因図（魚の骨の図）で，結果に対する原因を整理するための図です。
- イ正しい。図イはパレート図で，原因別の件数を多い順に示し，重点課題を明らかにできます。
- ウ誤り。図ウは散布図で，二つの項目の相関関係を調べる図です。
- エ誤り。図エは流れ図（フローチャート）で，処理の流れを表す図です。
