令和5年度 春期 応用情報技術者試験 午前 問22

テクノロジ/ハードウェア

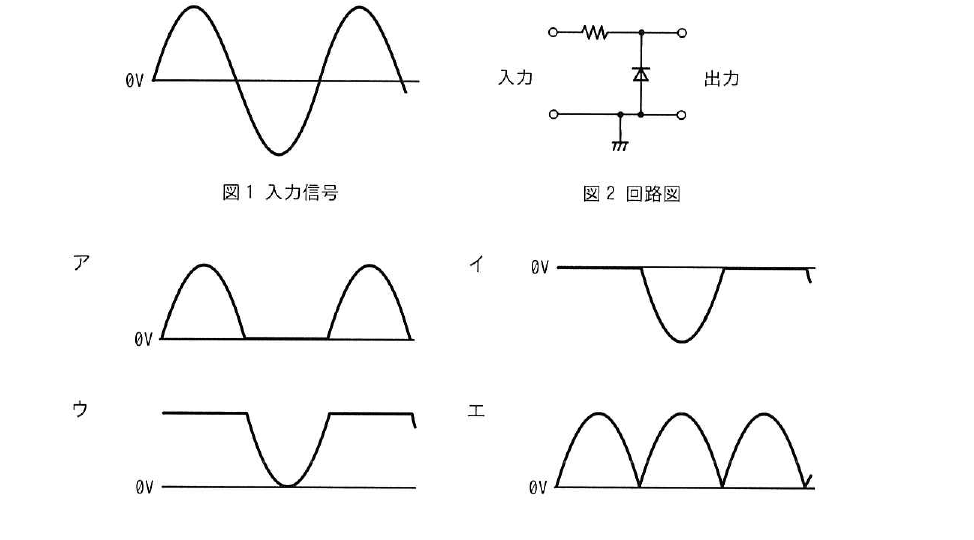

図 1 の電圧波形の信号を,図 2 の回路に入力したときの出力電圧の波形はどれか。ここで,ダイオードの順電圧は 0V であるとする。

令和5年度 春期 応用情報技術者試験 午前 問22の図

出典:令和5年度 春期 応用情報技術者試験 午前 問22

正解:ア

解説

図 2 はダイオードが出力側に並列(カソードが上,グラウンドに向けてアノード)に接続されたクリッパ回路です。入力が負になるとダイオードが導通して出力は 0V に固定され,入力が正の間はダイオードが逆バイアスで開放となり入力波形がそのまま出力に現れます。よって正弦波の正の半サイクルだけが残り,負の半サイクルが 0V となる波形アが正解です。

選択肢ごとの解説

  • 正しい。負の半サイクルでダイオードが導通して 0V にクリップされ,正の半サイクルだけが出力される波形です。
  • 誤り。波形イは正の半サイクルが 0V にクリップされた波形で,ダイオードの向きが逆の場合の出力です。
  • 誤り。波形ウは 0V より上の部分が一定値にクリップされた波形で,この回路の出力ではありません。
  • 誤り。波形エは全波整流した波形で,ブリッジ整流回路などの出力です。
